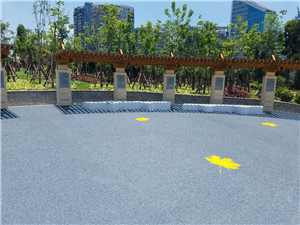

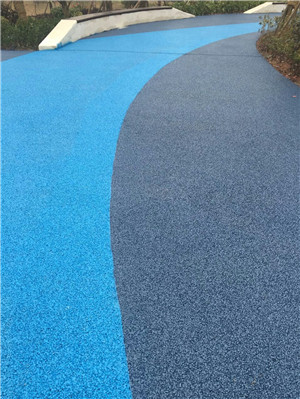

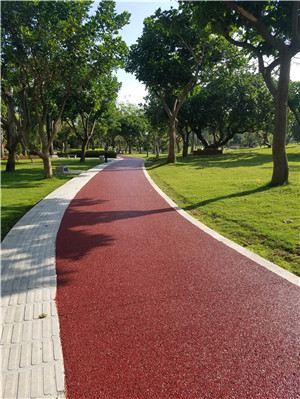

|

工程案例
透水混凝土又稱(chēng)多孔混凝土，也可稱(chēng)排水混凝土。其由歐美、日本等國(guó)家針對(duì)原城市道路的路面的缺陷，開(kāi)發(fā)使用的一種能讓雨水流入地下，有效補(bǔ)充地下水；并能有效的消除地面上的油類(lèi)化合物等對(duì)環(huán)境污染的危害；同時(shí)，是保護(hù)自然、維護(hù)生態(tài)平衡、能緩解城市熱島效應(yīng)的優(yōu)良的鋪裝材料；其有利于人類(lèi)生存環(huán)境的良性發(fā)展及城市雨水管理與水污染防治等工作，具有特殊的重要意義。
因透水混凝土系統(tǒng)擁有色列色彩配方，配合設(shè)計(jì)的創(chuàng)意，針對(duì)不同環(huán)境和個(gè)性要求的裝飾風(fēng)格進(jìn)行鋪設(shè)施工。這是傳統(tǒng)鋪裝和一般透水磚不能實(shí)現(xiàn)的特殊鋪裝材料。
透水混凝土的鋪裝工藝，類(lèi)似于混凝土的鋪裝，但又不同于混凝土鋪裝方面。
一、 彩色透水混凝土
1. 材料的組成：
彩色透水混凝土由透水混凝土專(zhuān)用膠結(jié)劑、碎石、水組成。
（1） 透水混凝土專(zhuān)用膠結(jié)劑——由西聯(lián)恒業(yè)生產(chǎn)的一種專(zhuān)用膠結(jié)劑，其是以高強(qiáng)度等級(jí)的硅酸鹽水泥為基料，配以多種助劑增加強(qiáng)度與粘結(jié)力組成的粉狀料，并可按用戶(hù)要求加入無(wú)機(jī)耐候顏料，使其和碎石、水按一定比例混合后，組成不同色彩的透水混凝土面層。
（2） 碎石：
透水混凝土用的碎石應(yīng)具有技術(shù)要求，采用二級(jí)品標(biāo)準(zhǔn)的高石，其物理性能指標(biāo)見(jiàn)（表一）
碎石顆粒也有一定的要求，按其顆粒大小范圍分1#、2#、3#號(hào)。具體的顆粒范圍見(jiàn)（表二）
碎石的物理性能指標(biāo)表 （表一）
|
序號(hào)
|
指標(biāo)名稱(chēng)
|
指標(biāo)
|
|
1
|
壓碎指標(biāo)（%）
|
﹤15
|
|
2
|
針片狀顆粒含量（%）
|
﹤15
|
|
3
|
含泥量（%）
|
﹤1
|
|
4
|
表觀密度（kg/㎡）
|
﹥2500
|
|
5
|
緊裝堆積密度（kg/㎡）
|
1350
|
|
6
|
空隙率（%）
|
﹤47
|
碎石按顆粒分號(hào)（2級(jí)） （表二）
|
碎石的分號(hào)
|
1#
|
2#
|
3#
|
|
粒度范圍（mm）
|
2.5－5
|
5－10
|
10－13
|
碎石是透水混凝土的主要材料之一，其質(zhì)量必須要控制好。
（3） 水：普通自來(lái)水即可用。一般未經(jīng)過(guò)濾的混濁的地下水或使用過(guò)的不潔水，不能利用。
2.
三種原材料在施工過(guò)程中配合比：
要施工出高質(zhì)量、高標(biāo)準(zhǔn)的透水混凝土地面，在原材料固定的條件下，嚴(yán)格控制以上三種原材料的配比，是施工中的重要關(guān)鍵，在施工現(xiàn)場(chǎng)負(fù)責(zé)人必須嚴(yán)格控制比例。
透水混凝土配合比（按質(zhì)量計(jì)）：膠結(jié)料：碎石：水：水泥按：8:300:28:100
4、涂覆封閉劑：
待表面混凝土成型干燥后在10天左右，涂刷封閉劑，增強(qiáng)耐久性和美觀性。防止時(shí)間過(guò)會(huì)使透水混凝土孔隙受污而堵塞孔隙。
|
